GMSL 通信中断应对指南：如何确保链路锁定

“ 设想这样一种场景：你刚完成全新电路板设计，或是满怀期待试用多款评估套件，却发现收发两端器件无法建立通信。调试千兆多媒体串行链路（GMSL）时遇到这类问题，不仅会拉长调试周期，还容易让人束手无策。
”

作者：tombrady

设想这样一种场景：你刚完成全新电路板设计，或是满怀期待试用多款评估套件，却发现收发两端器件无法建立通信。调试千兆多媒体串行链路（GMSL）时遇到这类问题，不仅会拉长调试周期，还容易让人束手无策。GMSL是现代设备中成熟可靠的传输技术，可在汽车电子、工业设备、数字医疗、航空航天等各类严苛工况下实现高速、低时延数据传输。为此，采用系统化的方法来调试GMSL链路锁定问题十分关键。本指南梳理了实现链路锁定、排查相关故障所需的思路与工具，保障数据传输稳定、不间断。

GMSL是ADI推出的SerDes链路技术。SerDes是SERializer（串行器）和DESerializer（解串器）的合成词，顾名思义，整套链路由两类器件配对互联，搭建串行传输通道。

调试串行链路会存在特有难点：不能只单独排查单颗芯片，必须从整机系统层面分析。此外，连接两端器件的传输通道，也是缩小故障范围时需要考量的一环。

GMSL链路锁定

无论是摄像头端还是显示屏端的GMSL器件，链路锁定是所有GMSL系统最基础的功能检查项。锁定状态可通过GMSL评估套件上的LOCK指示灯，或是寄存器内的LOCKED状态位读取判断。

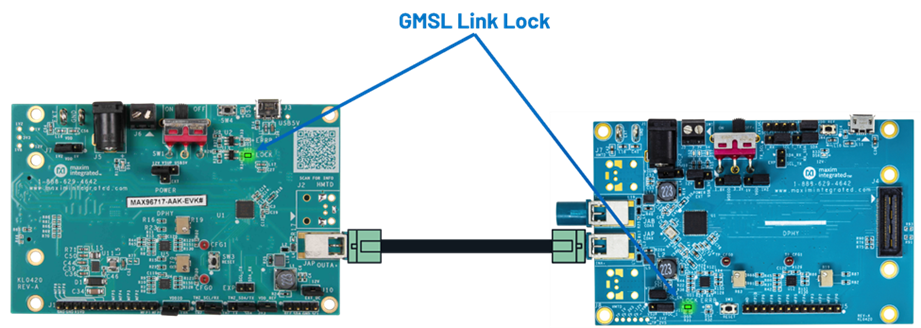

图1：评估套件上LOCK指示灯的位置

链路锁定，通常称为LOCK，表示GMSL PHY能够有效通信。此状态意味着两条数据通路，即前向通道（解串器接收通路）与反向通道（串行器接收通路），已正确同步。

图2：非对称全双工数据传输方向

一旦建立链路锁定，视频传输和控制通道功能将立即可用。为了监测链路锁定状态，每个GMSL串行器和解串器都配备有专用的LOCK引脚，提供关于锁定状态的硬件级指示。

此外，也可读取寄存器来验证此状态，如图3所示。

图3：MAX96716A寄存器用于指示链路A LOCKED状态位

多路输入器件，以MAX96724为例，LOCK引脚仅在所有启用的链路都被锁定时才会置于有效电平。若无需使用全部链路，需先禁用闲置链路，才能正确获取LOCK状态。在这类场景中，LOCK引脚仅在所有链路被锁定时才置于有效电平，以指示系统按预期运行。

虽然锁定状态在链路的两端都有反映，但一般只需监测连接到主处理器的端口即可。对于摄像头系统，应监测解串器上的LOCK引脚。对于显示系统，则应监测串行器上的LOCK引脚。

调试步骤

系统在启动时若未能实现链路锁定，说明基本配置或连接存在问题。以下是排查链路锁定问题的检查清单，以帮助识别和解决问题：

• 核查外部连接：检查GMSL器件的全部物理接线，确保接线牢固、对位无误。

• 检查GMSL链路的连接，确认GMSL链路的正负端口是否正确连接。

• 确认电源供电正常：各路电源输出需符合规格，满足GMSL芯片的电压要求。

• 校验配置引脚参数：核对CFG引脚设置，确认器件上电后载入正确的配置。

• 使用外部晶体时，检查晶体振荡器，确认其在25 MHz下正常工作并产生干净的时钟信号。

• 区分活动和非活动链路：在配置中禁用非活动链路。

14. • 常见问题包括原理图符号不正确，或屏蔽双绞线配置错误。

    • 必要时，可使用万用表进行快速检查，以验证引脚间的连通性和线缆连接的正确性。

    • 常见问题包括：施加到CFG引脚分压器的VDDIO电压不正确，或外部连接在启动过程中导致CFG引脚上出现噪声或错误电压。

    • 如果一端以3 Gbps模式启动，而另一端以6 Gbps模式启动，则两端将无法锁定。

    • 在支持隧道模式的部件上，务必确保链路的两端以相同模式（像素模式或隧道模式）启动。模式不匹配将导致数据损坏。

• 查阅器件勘误文档：读取0x0E寄存器内器件版本号，对照勘误文档，确认是否需要进行其他更改。

14. • 勘误文档可前往analog.com官网产品页面下载，例如MAX96724勘误表。

若完成以上全部校验仍无法锁定链路，则大概率存在信号完整性问题。排查物理设置中的潜在问题，例如线缆质量或电磁干扰。条件允许时，可单独与链路两端器件通信，分别确认单端器件功能是否正常。

按上述流程逐项排查，即可定位并解决GMSL系统链路锁定故障，保障通信稳定、系统功能正常。

结语

在GMSL系统中建立并维持链路锁定，是保障串行器、解串器正常通信的首要步骤。原理图符号错误、线缆配置错乱、启动模式不匹配、信号完整性缺陷等诸多常见问题，都会导致链路工作异常。但无需担心！按照上文梳理的步骤操作，即可搭建稳定可靠的GMSL传输链路。最后，掌握链路锁定的实现与监测方法，是深度排查、稳定运维整套GMSL系统的基础。

链路成功建立后，我们将讲解如何检测像素时钟进入串行器，以确认数据传输正常。敬请关注后续内容！
