从星舰到超级晶圆厂：马斯克要用造火箭的逻辑颠覆芯片业

“ 马斯克在SpaceX电话会上首次给出Terafab具体节点：2027年5至6月产出首颗SRAM测试芯片，2028年第三季度量产，自认“非常激进”。本文解析其火箭式造芯逻辑、设备与良率两大瓶颈，及英特尔合作、台积电出局背后的格局影响。
”

马斯克在SpaceX电话会上首次给出Terafab具体节点：2027年5至6月产出首颗SRAM测试芯片，2028年第三季度量产，自认“非常激进”。本文解析其火箭式造芯逻辑、设备与良率两大瓶颈，及英特尔合作、台积电出局背后的格局影响。

时间表：从愿景到节点的关键一跃

10月20日，马斯克在SpaceX第三季度财报电话会上，首次为Terafab芯片项目给出具体时间节点：与特斯拉合资的Terafab目标在2028年第三季度实现量产；在此之前的2027年5月或6月，位于奥斯汀的研究型晶圆厂要跑通第一颗功能测试芯片——采用静态随机存取存储器（SRAM）电路，这是芯片厂商验证制程工艺的通用做法。

马斯克罕见地保持了克制。他主动给时间表加上限定词：“我在这上面画了很大的误差范围，因为我们不知道是否真能实现”，并称这些是“芯片生产领域疯狂快的 时间表”，量产“至少落在2028年第三或第四季度的可能结果集合里”。主厂区位于得州格里姆斯县Gibbons Creek的前燃煤电厂旧址，全部建成要到2028年底。

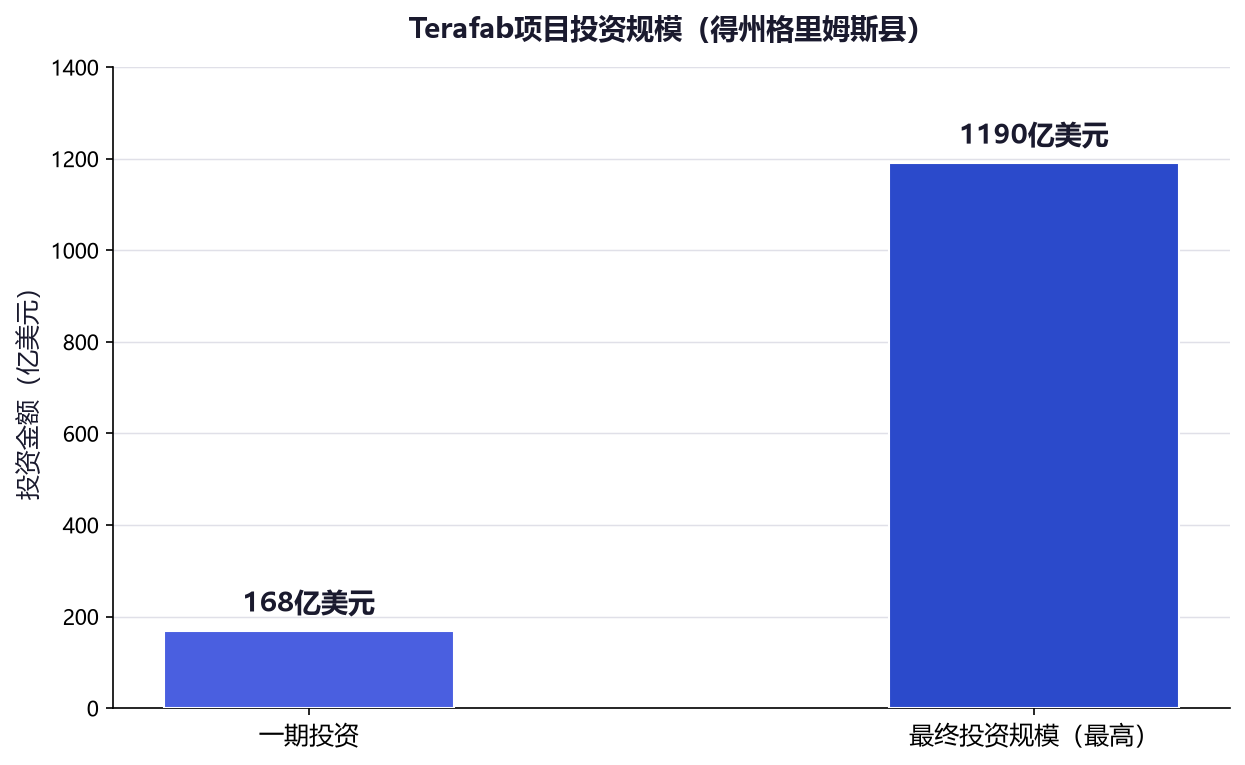

把节点放回项目全貌才能看出分量。Terafab于2026年3月21日正式公布，由SpaceX、特斯拉与xAI共同推进，目标是年产1太瓦（1TW）的AI算力——理由是两家公司合计芯片需求“显著大于当前全球供应”。项目一期投资168亿美元，规划制造面积超过1亿平方英尺，占地约3000英亩（逾6000英亩含预留），最终投资规模最高可达1190亿美元；得州企业基金为其提供3000万美元补助。土地清理自8月启动，10月6日项目破土动工，正式施工定于12月1日。

【图表：Terafab项目关键时间节点】

逻辑：用造火箭的方式造芯片

Terafab真正的颠覆性不在规模，而在方法论。马斯克明确表示，要用造火箭的迭代逻辑造芯片：计划每年在Terafab制造和测试约10款芯片设计——不是量产10款产品，而是以极快节奏试错，快速制造光刻掩模、测试、再迭代，不中断研发循环。

这套逻辑有三个支点。其一，垂直整合：制造、封装、测试全部整合在同一栋建筑内，团队无缝完成测试评估与下一代芯片生产，主流芯片从研发到量产最长需要两年，Terafab试图把这个周期压缩一个数量级。其二，低失误成本：技术分析师指出，Terafab的试错成本极低——类似SpaceX把发动机爆炸当作常态，“大多数方法最初都会失败，但更快的测试节奏加快了研发进程”。其三，自建设备能力：马斯克称先用传统设备改造提产，最终围绕生产瓶颈打造定制设备；SpaceX发布的渲染图中出现的巨大同步加速器环形结构，更被解读为打算用自由电子激光器（FEL）替代EUV光源方案，马斯克本人回复“FEL FTW”（自由电子激光器必胜）。

需求端同样自洽。Terafab的产出方向明确：面向边缘计算与推理的芯片用于特斯拉Optimus机器人和Cybercab无人出租车，高功率芯片支持SpaceX太空数据中心；马斯克预计约25%的算力用于机器人，75%用于AI航天器。自产自销的闭环，使Terafab不必像传统代工厂那样依赖外部订单。

瓶颈：良率与设备两道天堑

半导体行业对马斯克的雄心普遍不买账，质疑集中在两点。

第一道坎是良率，这是最难绕开的硬门槛。三星高管透露，芯片制造的实力取决于多年通过提升良率积累的知识，设备达到量产良率水平并保持工艺最佳组合，至少需要30年积累；熟悉台积电内部运作的人士也称，建厂容易，生产出稳定无缺陷的晶圆困难得多——工艺步骤中几秒钟的误差就可能毁掉良率。业内直言：让Terafab实现稳定良率，可能比把星舰送上火星更难。马斯克自己也承认“我们还不知道如何制造芯片，但我们会找到方法”。

第二道坎是设备获取。电话会上有分析师直问SpaceX是否已下单EUV光刻机——这是生产英伟达、AMD最先进芯片的必备设备，马斯克没有正面回答，只说“这些日期非常激进，我们非常感谢ASML和我们所有其他供应商在加速设备交付”。ASML的EUV产能排期以年计，应用材料、KLA等美系设备商同样供不应求；行业观察认为，能否拿到足够的复杂昂贵设备，本身就是Terafab最大的不确定项之一。

同盟：英特尔入局与台积电出局

Terafab的合作格局在2026年经历了戏剧性演变。今年4月，英特尔宣布加入Terafab担任开发合作伙伴，贡献芯片设计、制造和先进封装能力，其下一代Intel 14A（1.4nm）工艺被视为合作关键——特斯拉计划用14A生产AI半导体。10月初，独立科技记者披露台积电正与Terafab接洽，马斯克在X上证实“只是讨论，但可能有结果”，市场甚至传出台积电拥有并运营新厂等方案；台积电方面则坚持必须取得运营权。

转折发生在10月上旬：马斯克与英特尔CEO陈立武联手辟谣，明确Terafab将独立建设并运营芯片工厂，基本打消了台积电入局的想象。马斯克在财报会上确认采用英特尔14A工艺，称其“最先进且尚未完全成熟，等Terafab规模化时14A应该已经相当成熟”。这一选择的逻辑并不复杂：台积电要求运营权等于要走回“外购产能”的老路，与Terafab垂直整合的初衷相悖；英特尔则愿意以技术换场景，且其代工业务亟需大客户背书。

【图表：Terafab合作伙伴与分工格局】

结语：误差范围里的产业变量

马斯克的时间表素有跳票传统，这次连他自己都把误差范围画得很大。但Terafab值得认真对待的理由在于：它有真金白银的投入（一期168亿美元）、真实而庞大的自用需求（1太瓦算力）、以及一套被星舰验证过的快速迭代方法论。2027年中的SRAM测试片，将是检验这套逻辑的第一个硬指标。

对产业而言，Terafab若成，将证明“垂直整合+快速迭代”可以复制到芯片制造，台积电式的三十年良率壁垒并非不可撼动；若败，则再次证明半导体制造的经验门槛无法用资金和勇气填平。无论哪种结局，2028年第三季度的量产窗口，都将是观察AI算力供应链的一次关键注脚。马斯克说，“实现量产至少落在可能结果的集合里”——这个集合有多大，两年后见分晓。
