电池包起火前 5 分钟, 英飞凌这颗气压传感器如何监测热失控？

“ 电池包 GTR20 的 5 分钟现在已经适用于全球，动力电池从内部自发热到冒烟起火有几分钟窗口，任何状态都须留出 5 分钟撤离时间。英飞凌 XENSIV 用 KP467、KP497 和 TCIx 三条路线，热失控早期监测方法做一个系统性整理！
”

电池包 GTR20 的 5 分钟现在已经适用于全球，动力电池从内部自发热到冒烟起火有几分钟窗口，任何状态都须留出 5 分钟撤离时间。

英飞凌 XENSIV 用 KP467、KP497 和 TCIx 三条路线，热失控早期监测方法做一个系统性整理！

芝能智芯出品

动力电池起火，监控画面里看着是“砰”的一声，绝大多数 BMS 等到最后一刻才反应。

电芯内部发生微短路，或者被过充，或者被外部加热烤着，内部化学反应开始自放热。热量攒到一定程度，隔膜熔化。

隔膜一垮，正负极直接大面积接触，反应速度上一个台阶，气体开始大量生成。电芯内部压力顶到安全阀阈值，开阀排气。气体灌进电池包，包内压力抬升。再往后，才是大量的冒烟，才是明火。

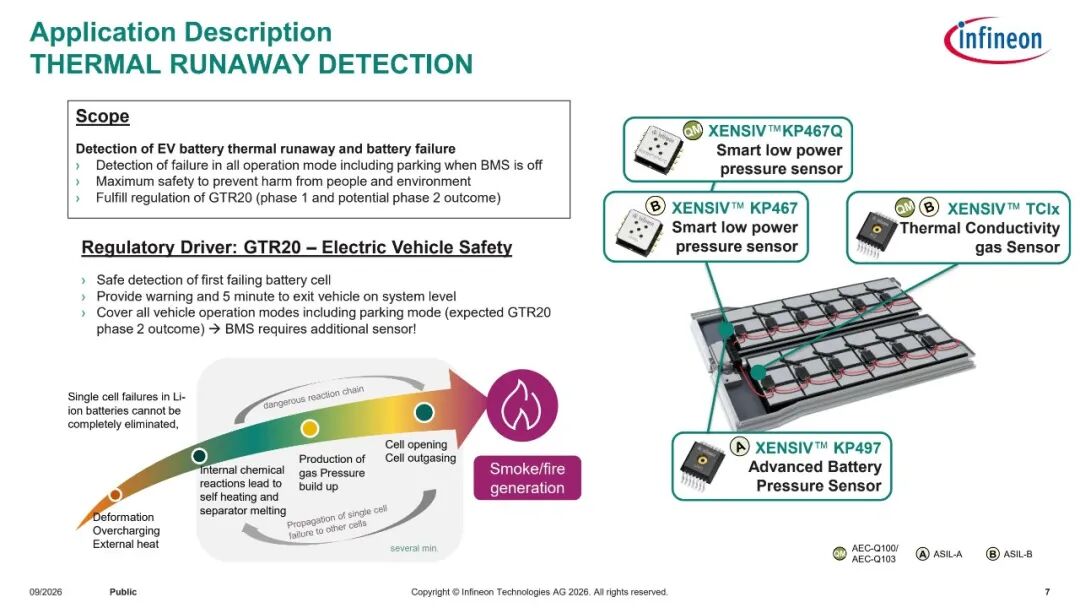

这个过程可以分解为内部化学反应 → 自发热与隔膜熔化 → 产气 → 电芯开阀 → 包内压力上升 → 烟与火，加起来的量级是几分钟。

如何实现早期检测呢？

传统 BMS 是看电压、温度、电流。温度是 NTC 贴在模组或者电芯表面测的。

热量从电芯内部传到表面，有热阻，有滞后。等 NTC 读数开始爬，内部的戏已经唱完大半。电压更晚。开阀之前，单体电压的异常幅度小到淹没在采样噪声里，BMS 的均衡阈值和过压保护阈值根本够不到。

在热失控过程中，那什么物理信号最早？压力。气体一生成，包内压力立刻跟着动。压力在同一个封闭腔体里传播，比热量穿过电芯壳体、导热垫、模组结构件要快得多。

这就是为什么英飞凌要拿一颗气压传感器去做热失控检测，XENSIV KP467 系列。

量程 45 到 200 kPa，精度 ±3.0 kPa，10 / 12 / 14 位可选输出，每秒 10 次读数，100 ms 一个周期。热失控压力上升的时间尺度是秒到分钟级，100 ms 绰绰有余，采样率的瓶颈在静态功耗。

横轴单体电压，纵轴温度，中间画一块“安全操作区”。

电芯一致性差、散热设计保守、老化程度不明，都会让这块区域越收越紧。收得越紧，可用容量越少，成本越高。反过来，监测做得细，控制做得准，同样的电芯能放出更大的 SoA。

GTR20 是联合国层面的电动车安全全球技术法规，要求车辆装一套热失控探测系统（RDS，Runaway Detection System），在热事件恶化到不可控之前，给车内乘员至少 5 分钟的撤离时间。

5 分钟这个数字，是拿逃生时间倒推出来的。覆盖所有车辆运行模式，包括停车状态，包括 BMS 断电的时候。停车、断电、还要监测。

辣么问题来了：用 MCU 轮询行不行？

整车休眠的静态电流预算是几十毫安级，MCU 唤醒一次就几十毫安，撑不过两周。12 V 小电池先趴下，MCU 自己就是最大的功耗黑洞。

所以传感器自己监测，自己判断，超阈值了再把系统唤醒。

KP467 的 Autonomous Low Power Monitoring（LPM）模式，传感器按配置周期自己采样，自己比较相邻样本的压差 Δp，超过阈值就拉一个中断把主机叫醒。

功耗掉到 power down 档 ≤10 A，英飞凌给 always-on LPM 应用标了 15 年寿命。10 A 在整车休眠电流预算里，基本可以忽略不计。

连续样本梯度，每个压力样本跟上一个样本比，Δp 超阈值就唤醒。简单，快，适合抓陡升，也就是那种爆燃式、压力几十毫秒内冲上去的事件。

双窗口梯度。Δp 管短窗口，Δp 管一个更宽的间隔。短窗口抓突发。长窗口抓慢漏，比如 LFP 体系反应活性低，产气慢，压是慢慢往上爬的，单看短窗口梯度很容易漏掉。

误报怎么办？海拔变化（车开上山、下地库）、昼夜温度循环、充放电时的呼吸效应，都会让包内压力正常波动，波动幅度轻松盖过 ±3.0 kPa 的精度误差。

双窗口、debounce、现场可调阈值，传感器配置和算法参数允许在整车量产之后再改。OEM 可以在实车标定结束、拿到真实波动数据之后回刷一组阈值，不用重新开模改硬件，热失控阈值从来不是算出来的，是标定出来的。

功能安全的分化同样关键。KP467 是 ISO 26262 ASIL-B，KP497 标 ASIL-A（可上探 ASIL-B），KP467Q 是 QM（走 AEC-Q103-002），TCI 是 QM，TCI-B 是 ASIL-B。

一颗传感器从 QM 走到 ASIL-B，身份就变了：从“加装的检测件”变成“安全概念里有名字的部件”。这条线往上走，产业链的位置也跟着变。

三条路线，覆盖不同的化学体系与包型

英飞凌手有三条技术路线，多种方案会长期并存，需要的是协同配合、统一策略，不是选边站。

◎ 第一条，纯压力。

KP467 和 KP467Q，DFN-8 封装，4.5 mm × 4.3 mm，比指甲盖还小。

KP467 量程 45 到 200 kPa，KP467Q 收窄到 45 到 145 kPa，专门为 EV 电池包压力监测优化，量程收窄换来的是在这个区间里更合适的分辨率表现。供电 3.0 到 5.25 V，主动电流 ≤3.5 mA，接口 SPI（4 线和 3 线都支持）。

◎ 第二条，压力加加速度。

KP497，DSOSP-14 封装。量程 20 到 250 kPa，精度收到 ±2.0 kPa，16 bit 输出。供电范围降到 1.7 到 3.6 V，主动电流 ≤1.8 mA，power down ≤0.5 A。片上还带 3 kB 用户 Flash。

加速度那条轴是用来干什么的？是磕碰监测，电池包托底、过减速带、路面冲击，加速度传感器记下来。

撞完以后，系统可以拿这条记录去评估“这一下到底伤到电芯没有”，决定要不要限速、要不要进店检查。这是安全项。

欧盟电池法规要求动力电池全生命周期可追溯，机械冲击履历是评估残值、决定能不能梯次利用的关键输入。一颗传感器顺手把这条数据记进 3 kB Flash，边际成本几乎为零，价值却不低。

◎ 第三条，气体。TCI 和 TCI-B，走热导率路线。

测的是混合气体的热导率变化。量程 0 到 16 vol% H，精度 ±0.12 vol%，响应 <100 ms，平均电流 112 A，power down 2.3 A，给出的是组分整体偏移。

为什么在压力之外还要排一条气体路线？LFP。磷酸铁锂的热稳定性比三元好，产气反应慢，压力上升的幅度和速率都小。纯压力路线在 LFP 包上，检测阈值须压得很低，压低了又容易误报。热导率气体传感器对气体组分变化敏感。

◎ 还有大体积场景。

储能集装箱、大电量电池包，单点压力信号会被巨大的腔体体积稀释掉。气体传感器可以放在模组级或者 rack 级，近距离抓局部逸出，TCI 在大体积电池上特别有效，因为那里最容易出漏检和误报。

车端电池包保护乘员和车辆，覆盖正常行驶、充电、维修和碰撞后场景，不需要重新标定、不需要更换；储能端（BESS）保护电网可靠性，传感器装在电池包内或者机架上，抓早期热事件。

KP467 和 KP467Q 有 LPM 模式，KP497 有可编程自治模式，TCI 这一栏是 No，TCI-B 补上了 Yes。

◎ TCI 要靠主机轮询来喂，停车断电场景的系统设计难度比 KP467 那一条高。

◎ TCI-B 把自治运行补上之后，这条短板基本抹平，代价是它从 QM 走到 ASIL-B，认证成本和验证周期都要重新算。

两条气体型号靠的都是 112 A 的平均电流本身够低，加上 100 ms 的数据率，把系统功耗摊薄。选哪条，得看包的化学体系、体积，还有整车 E/E 架构能给出多少休眠预算。

四种检测信号，各有各的短板

英飞凌配了五块板子，配套还有一个应用笔记（XENSIV sensors for EV battery thermal runaway detection）、两场 webinar，以及一门专门讲“压力传感器 vs 气体传感器”的培训课。

KP497 在美洲拿下的第一个平台项目挺有代表性。

一家客户同时把它用在汽车和卡车、工业储能、人形机器人三个方向，DWIN 规模大约 100 万美元。

LPM 的灵活度、传感器参数可现场调、ASIL-A 评级。再补一条他们自己写进去的：FAE、SAE 和全球 PAE 陪着客户工程团队跑了两年，跨多个机会点持续做性能和可靠性沟通。

小结

热失控检测通过GTR20 5 分钟覆盖了全球所有的车辆，大概率也会在使用各种场景。

英飞凌的几张方案也是目前大家选择的，压力便宜、成熟、能自治；气体对 LFP 和大体积包更敏感；加速度顺手把电池护照的数据也挣了，让 OEM 按化学体系和包型自己挑。

素材来源：Infineon Technologies《Advancing Battery Safety Through Early Thermal Runaway Detection with Infineon Sensors》，2026 年 9 月公开版，作者 Talal Khan Ali Zai、Giulia Del Frari。
